PCB包含三个以上的导电铜层。制造商将各种板粘合层压以形成PCB多层电路板。这些层在不同的层之间具有隔热保护层。 PCB根据层数可分为单面板，双层面板和多层PCB。随着电子技术的高度集成，PCB多层电路板被广泛应用于各个领域。
多层电路板的优点 PCB多层电路板具有装配密度高，体积小，重量轻的特点。由于组装密度高，减少了零部件（包括零部件）之间的连接，提高了可靠性。可以增加布线的层数，从而增加设计灵活性。多层电路板可以形成具有一定阻抗的电路，并且可以形成高速电路，传输电路；多层电路板可设置电路，磁路屏蔽层和金属芯散热层，以满足屏蔽和散热的特殊功能需求；安装简单，可靠性高。
多层电路板的缺点 PCB多层电路板成本高且生产周期长，因此需要高可靠性的检测方法。多层电路板是电子技术向高速，多功能，大容量，小体积发展的产物。随着电子技术的不断发展，特别是大规模和超大规模集成电路的广泛深入应用，多层电路板正迅速向高密度，高精度和高水平数字化发展，并且微线，小孔穿透。
如何降低成本，解决PCB多层电路板难检测问题？
对于一般的光学AOI是无法进行分层检测PCB多层电路板，而SXRAY瑞茂光学PCBA钻孔对位检查设备 X-3000可以完美解决。

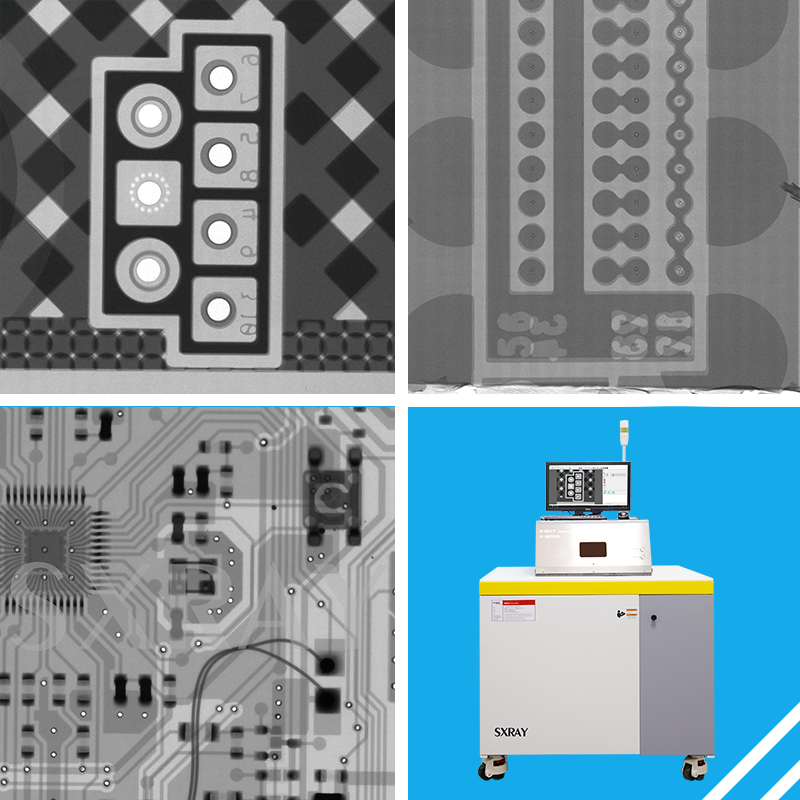

首先X-3100是利用X-Ray穿透原理进行将PCB多层电路板进行照射由高清数字平板进行接收形成影像，根据参数的调节可以分层次照射出多层电路板影像。
应用范围：PCB印刷电路板，X-3100是PCB电路板专用X-Ray检测设备。
功能介绍：PCB钻把对位、PCB线路检测、自动OFF/ON X-Ray光管、连接打印机可储存打印、支持放大15-30倍。
